Ürünümüz yeni nesil branşman klemensi olup, tarafımızca geliştirilmiştir. Ürünümüz 2020/16245 numarasıyla tescil edilmiş olup PCT/TR2021/050902 numarasıyla uluslararası patent başvurusu yapılmıştır. Ürünümüz TSE 60999-1 ve 60999-2 standartlarının ürünümüze uygun olan deney maddeleri uyarlanarak test edilmiştir.
Ürün tipleri;

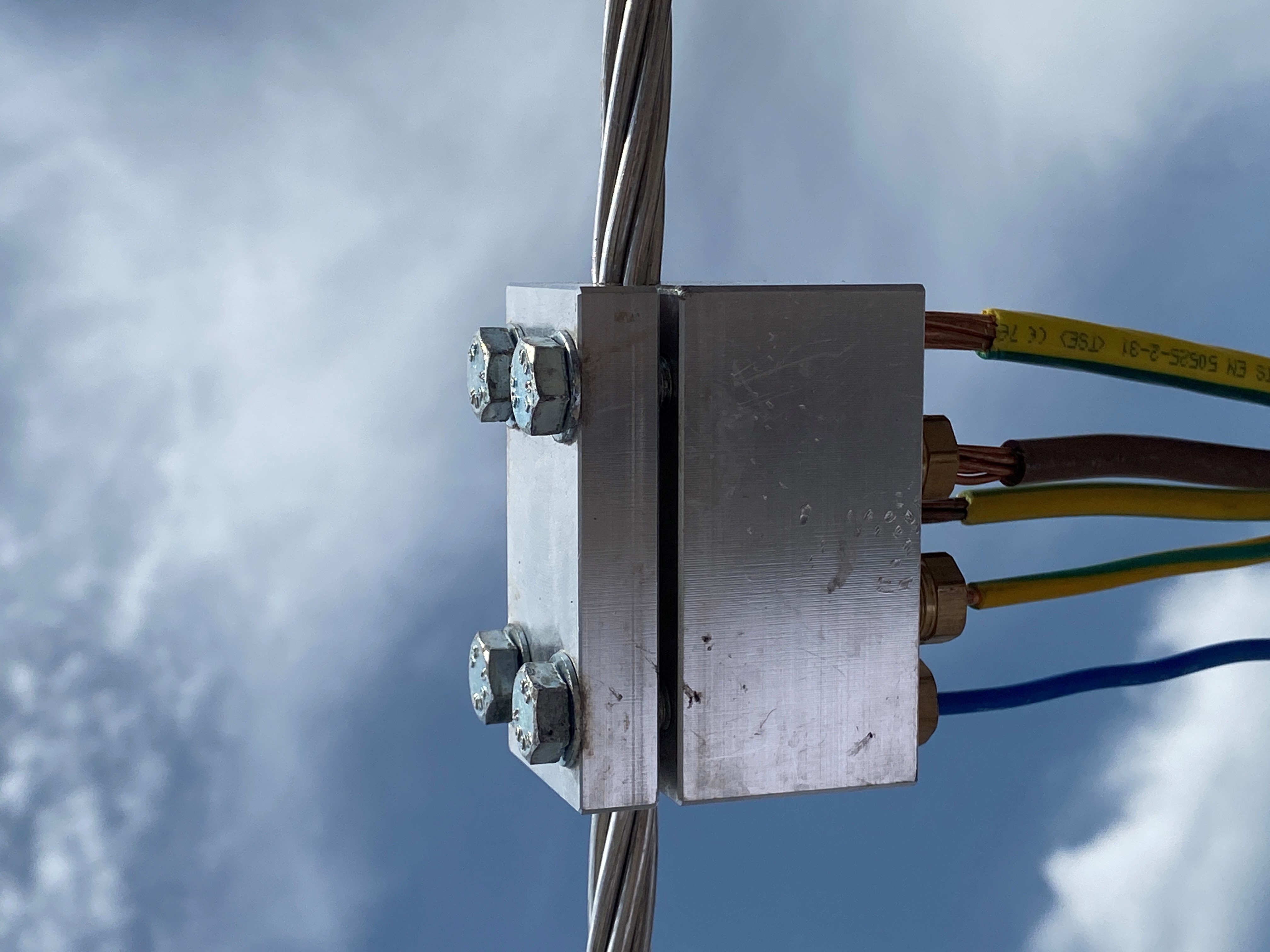

Alçak gerilimde kullanılan abone branşman kablolarının havai hat iletkenlerine irtibatlandırılması için tasarlanmış yeni nesil branşman klemensidir.
AG klemensini görüntüle. görüntüle.

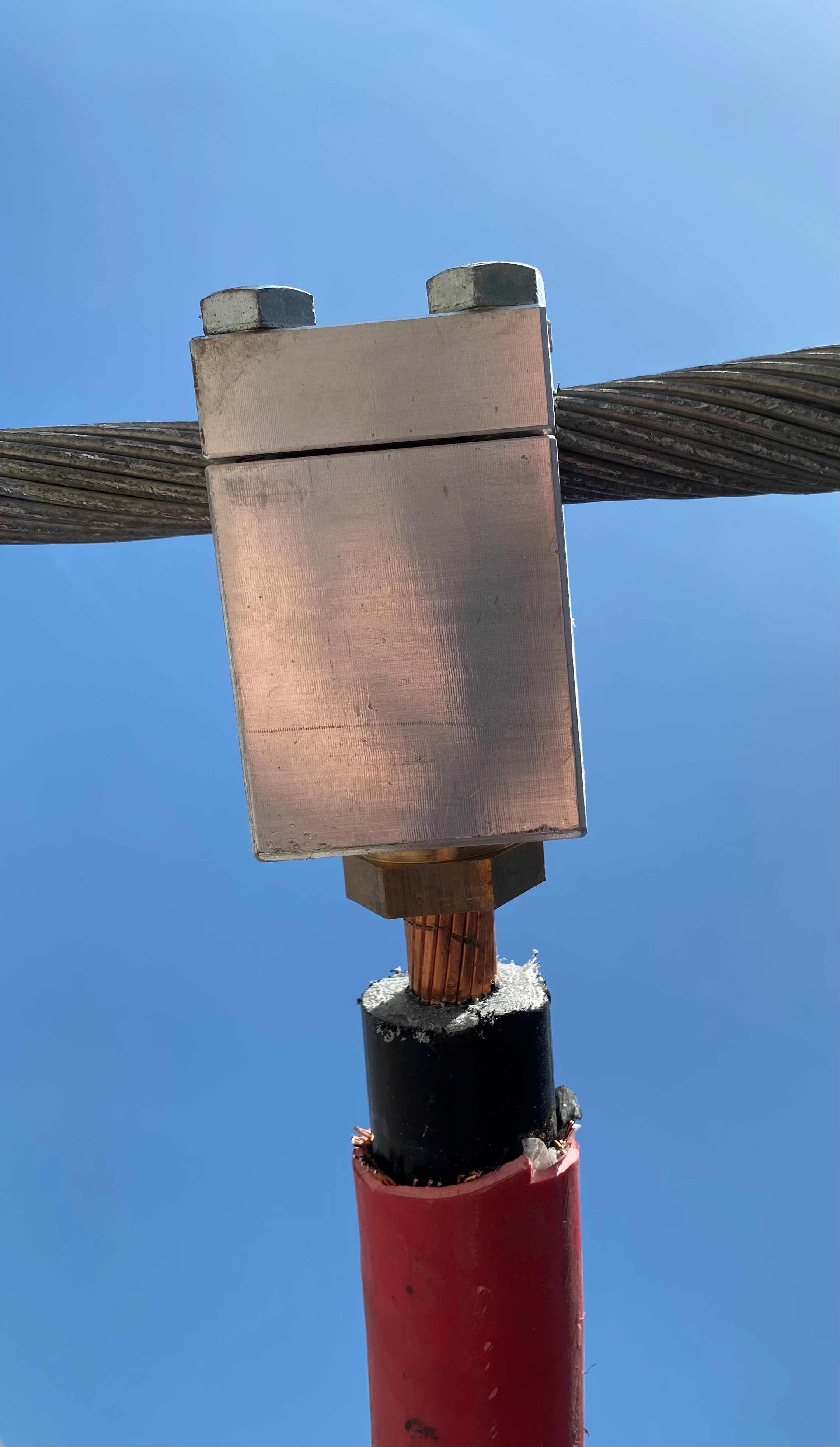

Orta gerilimde kullanılan XLPE kablolarının havai hat iletkenlerine irtibatlandırılması için tasarlanmış yeni nesil branşman klemensidir.
OG klemensini görüntüle. görüntüle.
Klemenslerden kaynaklı kesintilerin azalması ve cihaz hasarlarının önlenmesini amaçlayarak geliştirdik.
Hâlihazırda bulunan klemenslere göre ürün mimarisindeki farklılık ve avantajlar sayesinde şebekede önemli bir kesinti nedeni olan klemens arızalarının önüne geçilmesi ve bundan dolayı oluşan cihaz hasarları ile bu arızalar için harcanan zaman ve personel maliyetinin düşürülmesi sağlanmıştır. Normal branşman klemensleri genellikle her kablo demontajında yenilenirken bu klemens kovandeğiştirme gereği bile duymadan defalarca kullanılabilmektedir. Aşağıdaki resimde görüldüğü üzere mevcut papuçlu XLPE kablo bağlantısı ile kullanılan küp klemensler özellikle montaj hataları nedeniyle arızaya sebep olmaktadır. Üretmiş olduğumuz klemens ile XLPE kablo havai hatta papuçsuz olarak montajlanabilmektedir.
Klemens kablo terminalleri aşağı doğru olduğundan ve terminal somunlarının tam sıkılaşma sağlaması sayesinde terminallere sıvı girişi olmamaktadır. Bu sayede oksitlenme gerçekleşmemektedir.
Herhangi bir sebeple kablo klemensten söküldükten sonra aynı terminale aynı kovanlar ile aynı ya da farklı kablo montajı yapılabilmektedir. Dolayısıyla yeni klemens bloğuna ihtiyacı olmamaktadır. Ayrıca olası bir durumda kovan değiştirmek gerektiğinde aynı gövdeye farklı kesitteki kovan ile farklı kablo montajı yapılabilmektedir. Bu malzeme israfını da önlemektedir.
Kablo yeteri kadar soyulup terminale yerleştirildikten sonra kovanlar yeteri kadar sıkıldığında kablonun gevşemesi, çıkması yada oynaması mümkün değildir. Yapılan testlerde ağ kablolarının 120 kg’a, OG kabloların ise 600 kg’a kadar dayandığı kanıtlanmıştır.

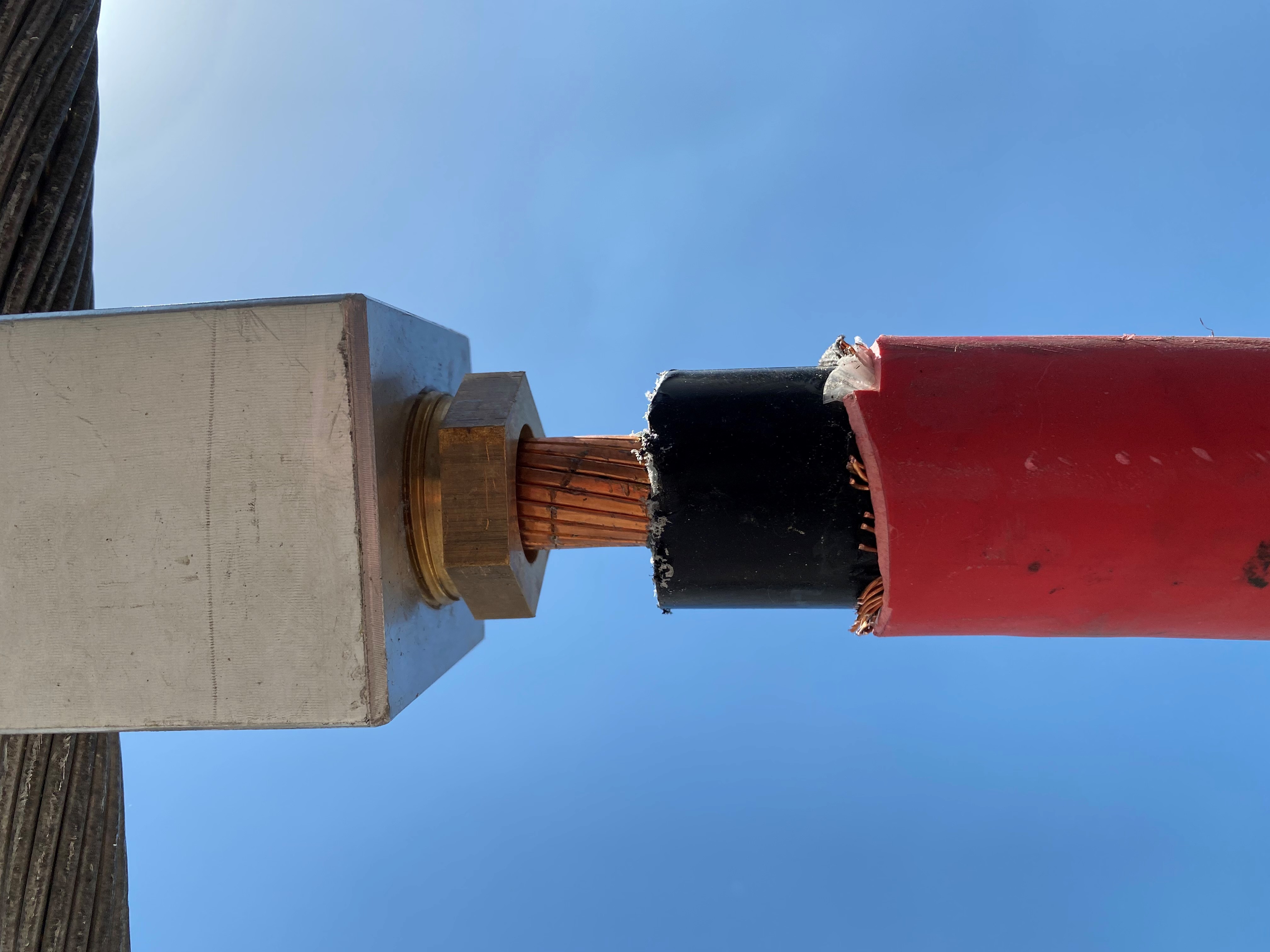

Gerek alüminyum havai hat irtibatı gerekse kablo giriş terminallerinde tam teması ile direnç oluşumu önlenmiştir. Bu sayede ısınma problemi olmamaktadır. Standartlarda belirtilen maksimum gerilim düşümü 24 mV iken testler neticesinde gerilim düşümünün 2 mV – 3 mV olduğu görülmüştür. Bu sayede ısınma problemlerinin önüne geçilmiştir. Özellikle Orta gerilim havai hat klemensinde papuç kullanmadan yapılan montaj sayesinde mevcut küp klemenslerde oluşan üç direnç noktası bire indirilmiştir bu sayede çok sık rastlanan başlıkların papuçlanması sırasında olabilecek hatalı montajların önüne geçilmiştir.
Kullanılan saf alüminyum gövde ile en zor koşullarda atmosferik etkilere, tuzlu su buharına karşı yüksek dayanım göstermektedir. Bu sayede malzeme ömrü uzamıştır.
Kablo terminallerinde kullanılan kaliteli pirinç kovan ve somunlar sayesinde en zor koşullarda atmosferik etkilere, tuzlu su buharına karşı yüksek dayanım göstermektedir. Bu sayede malzeme ömrü uzamıştır
| AG KLEMENS | ||
| Ürün Adı | Havai Hat Kesiti | Kablo Terminal Kesiti |
|---|---|---|
| AG-2 | ASTER-PANSY-ROSE | 4-6-10-16-25 |
| AG-5 | ASTER-PANSY-ROSE | 4-6-10-16-26 |
| OG KLEMENS | ||
| Ürün Adı | Havai Hat Kesiti | Kablo Terminal Kesiti |
|---|---|---|
| OG-A | HAWK-PATRIGE-PIGEON | 240-185-150-120-95 |
| OG-B | HAWK-RAVEN-SWALLOW | 95-70-50 |

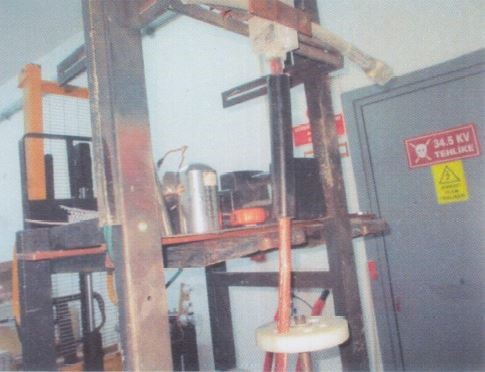

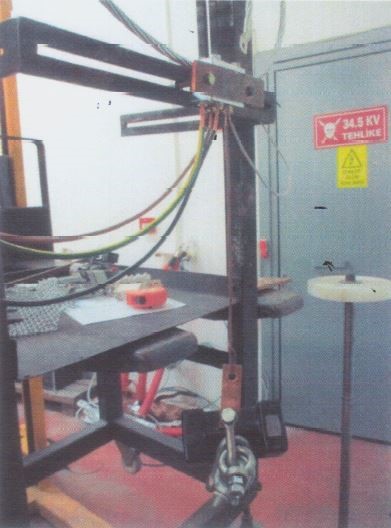

Kablolar klemense montajlandıktan sonra 75 mm lik daireler çizecek şekilde dakikada 10 tur döndürülerek deney sonlandırılmış ve standartlarda belirlenen çekme kuvveti uygulanmış akabinde nominal akımda gerilim düşümü deneyi yapılmıştır. Deney sonunda kabloda gevşeme, kopma, çıkma ve tekrar kullanımı engelleyecek deformasyon görülmemiştir ayrıca çekme bükme deneyi sonrasında yapılan nominal akım deneyi standartlarda istenen 15 mV’luk gerilim düşümünün çok çok altında bir sonuçla sonuçlanmıştır.

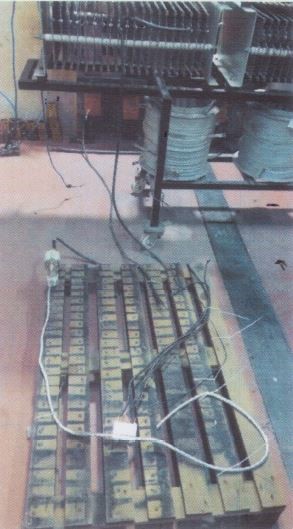

Her kablonun anma gerilimine uygun koruyucu ekipmanla yapılan kısa devre deneyinde terminallerde ark görülmedi ve gözle görülür bir hasar oluşmamıştır.

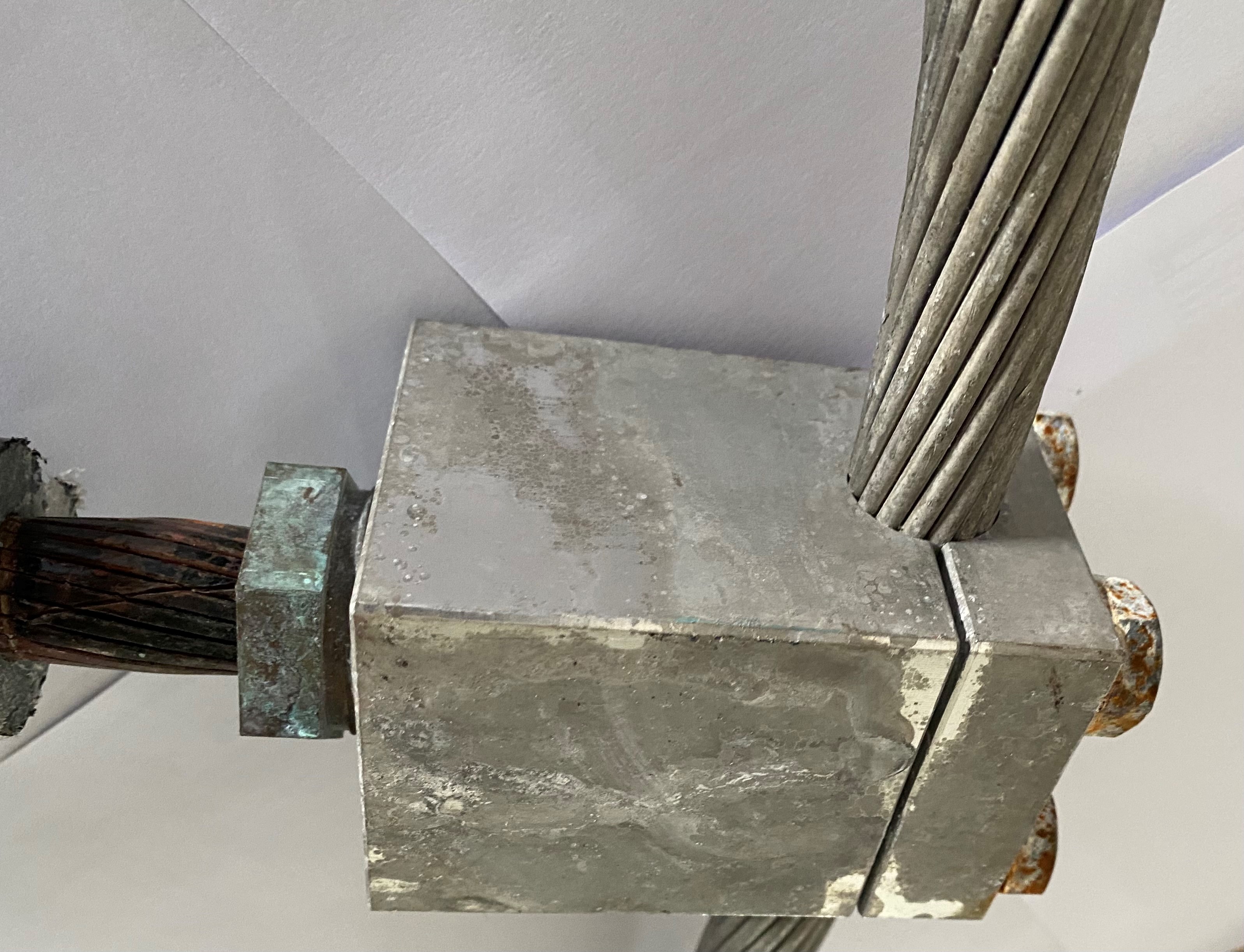

50 Santigrad derecede 96 saat süreyle tuzlu su buharına, hemen ardından 96 saat süreyle tuzsuz su buharına tabi tutularak uygulanan deneyde klemens bütünlüğünün bozulmadığı görülmüştür.
Her kablo için uygulanan nominal akım deneylerinde 15 mV gerilim düşümüne müsaade edilen standarta uygun yapılan deneylerde 2 mV - 3 mV arasında değişen gerilim düşümleri oluşmuştur.
Klemens 1 saat süre ile ısıtılıp 10 dk soğutulduktan sonra nominal akım deneyine tabi tutulduğunda gerilim düşümünün sınır değerlerinin altında olduğu görülmüş olup bu işlemler 192 defa (8 gün) tekrarlanmış ve deney sonunda nominal akım deneyine tabi tutulmuş ve sınır değerin çok çok altında değerler izlenmiştir.
